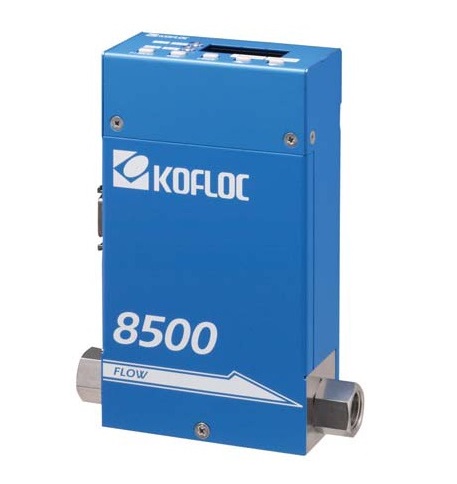

8500MC系列气体质量流量控制器

日本KOFLOC
8500MC系列质量流量控制器



8500MC系列制作3660的升级版,在拥有同样的精度、响应速度外

8500MC系列配备了LED显示表头、RS232/485通讯、多种报警输出信号

使用产品上市以来受到各个行业的客户青睐,尤其是高校/研究院等单位

方便、快捷、直观是8500MC带客户的最重要体验



LED操作仪表

RS232\485通讯

多种报警信号输出

性能参数

8500MC质量流量控制器

8550MC质量流量控制器

量程(N2)

10SCCM-20SLPM

30-100SLPM

精度

±1.0%FS

±1.5%FS

有效范围

2-100%

5-100%

重复性

±0.5%FS

响应时间

2

3

动作压差

50-300Kpa

150-300Kpa

另有低压差、高压差产品可选,来电咨询

耐压

1.0Mpa

泄漏率

1*10-8pa·m³/s以下

温度范围

5-45

湿度范围

10-90%RH(不能结露)

材质

本体SUS316、SUS316L、磁性材料等

密封圈VITON,选配NBR或FKM

电气接口

DB20

模拟信号

0-5V、4-20MA输入/输出

通讯

RS232\485可选

LED显示

瞬时/累计流量、多点报警输出、可本地设定流量

供电

+24VDC、300mA

管路连接

标配1/4F9

标配3/8F9

选配1/8F9、1/4UJR、RC1/4

选配1/2F9、3/8UJR、RC3/8

重量

约1200g

约1500g


电气连接

针脚/颜色

定义

1针脚

电源COM

2针脚

电源COM

3针脚

信号COM

4针脚

电源+24VDC

5针脚

电源+24VDC

6针脚

模拟信号输入

7针脚

模拟信号输出

8针脚

9针脚

10针脚

设定范围检查信号输出

11针脚

上限/下限报警输出

12针脚

集成模拟输出信号

13针脚

事件报警模式1

14针脚

事件报警模式2

15针脚

事件报警模式3

16针脚

事件报警模式4

17针脚

事件报警模式5

18针脚

RS232/485 TXD

19针脚

RS232/485 RXD

20针脚

通讯COM


使用注意

一:进气管道上建议安装上的过滤器、油水分离器使用,保证气体的干燥干净《湿度不超过90%(一定不能进水)、杂质粉尘不超过20微米》。

二:用肥皂水对管路进行泄漏检测时,只能将肥皂水喷洒在管路接头上,不能喷在仪表或电气插头上。

三:在使用质量流量控制器的时候,进口前方加“ON/OFF电磁阀或手动切断阀”。

四:安装前,请将设备管路进行整体吹扫。

五:通气体时,请先开气源,后设定值。

六:切勿在没有通气的情况下,对流量控制器进行设定。

七:使用完以后,请将流量控制器值归零或断电。

八:需要进行零点漂移清零的时候,确认进/出口没流量没压力下、设定值是0的状态 再操作。
