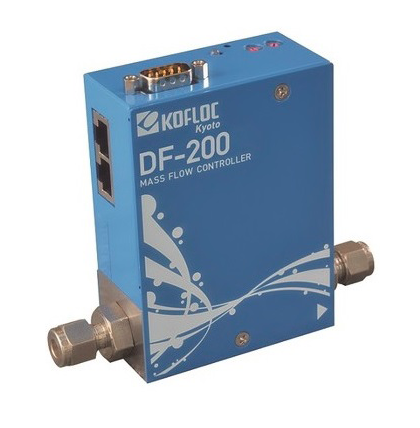

日本KOFLOC DF200C系列质量流量控制器-数字式
作为KOFLOC全新设计的数字式质量流量控制器，DF200C采用全新传感器
3000系列比例阀，已经新的PID算法，从而在控制精度、响应速度大大
得到了提升，通讯方面DF200采用RJ45接口，使用普通网线既可串联99台
DF200C，大大节省了布线的工作，上市以来得到各个行业客户的认可
精度1%RD
响应速度1秒以内 全量程
可修改满量程
可修改气体种类
RS485(RJ45接口 更加快捷方便)
DF200C系列质量流量控制器-数字式
量程(N2)
3SCCM-10SLPM(FS)
气体
非腐蚀气体；腐蚀气体单独说明
精度
±1.0%SP(＞35%FS)、
±0.35%FS(≤35%FS)
重复性
±0.25%FS
有效范围
2-100%
响应时间
1秒以内
耐压
1.0Mpa
进口压力
不超过0.5Mpa
工作压差
0.05-0.3Mpa
泄漏率
1*10-8pa·m³/s以下
温度范围
5~50℃
精度保证温度
15~35℃
保存温度
-10~60℃
湿度范围
10-90%RH(不能结露)
材质
本体SUS316、SUS316L
密封圈VITON，选配NBR或FKM
电气接口
DB9
通讯接口
RS485(RJ45接口)
模拟信号
0-5V输入/输出
供电
+24VDC(±10%)300mA；±15VDC(±10%)300mA
管路连接
标配1/4F9
选配1/8F9、1/4UJR、RC1/4
重量
约850g
DB9针脚定义：
针脚/颜色
定义
1针脚/棕色
阀门全开/全闭
2针脚/白色
0-5V输出
3针脚/红色
+15VDC 或 +24VDC
4针脚/黑色
电源COM 或 空
5针脚/黄色
-15VDC 或 电源地
6针脚/灰色
0-5V输入
7针脚/绿色
输出COM
8针脚/兰色
输入COM
9针脚/紫色
阀门电源输出
RJ45针脚定义：
针脚
1针脚
485COM
2针脚
3针脚
空
4针脚
485-
5针脚
485+
6针脚
7针脚
8针脚
一：进气管道上建议安装上的过滤器、油水分离器使用，保证气体的干燥干净《湿度不超过90%(一定不能进水)、杂质粉尘不超过20微米》。
二：用肥皂水对管路进行泄漏检测时，只能将肥皂水喷洒在管路接头上，不能喷在仪表或电气插头上。
三：安装前，请将设备管路进行整体吹扫。
四：耐压1.0Mpa，进口压力不超过5公斤。
五：需要进行零点漂移清零的时候，确认进/出口没流量没压力下 再操作。
