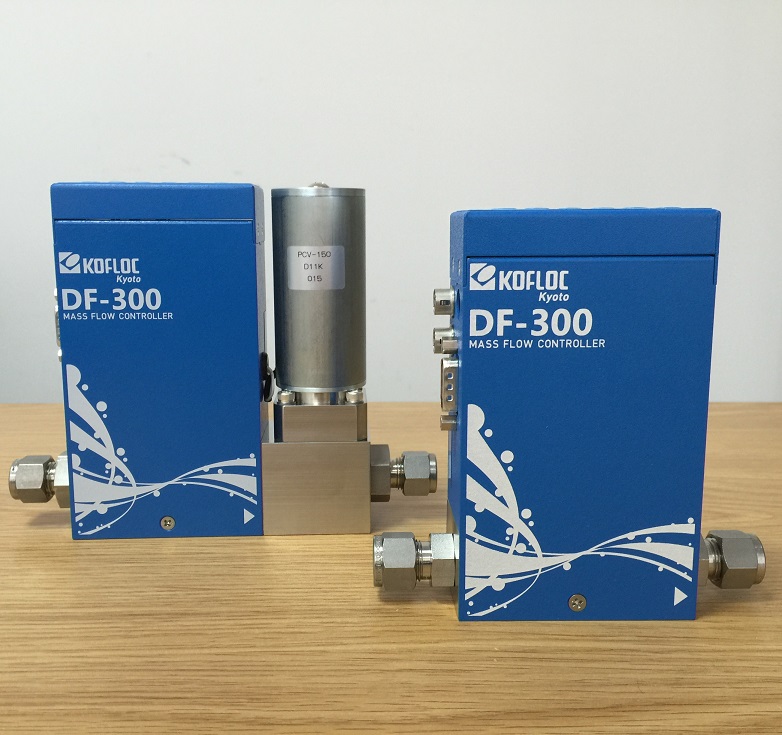

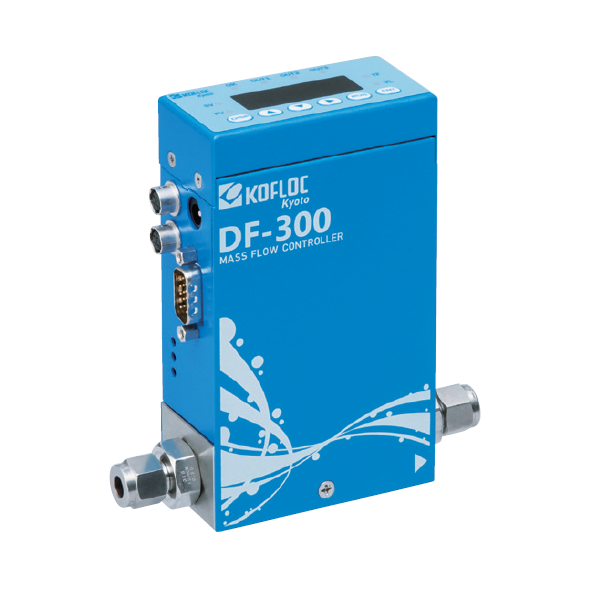

日本KOFLOC DF300C系列质量流量控制器-数显式
作为8500MC系列的升级型号，DF300C拥有更高精度
更快反应速度、多种气体可切换等功能，上市以来受到
新老客户的欢迎，更多应用在对精度、速度方面有更高要求场合
+24VDC、4-20MA、RS485通讯等等电气参数，更符合市场需求

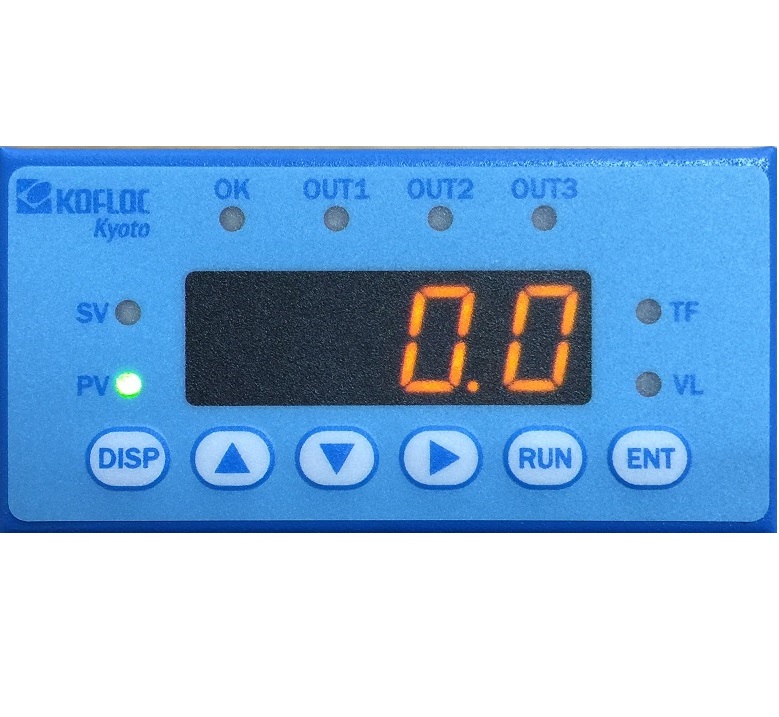

同时自带LED显示屏(瞬时、累计)，让现场操作更加方便、快捷
自带LED显示面板，可本地设定流量
瞬时、累计流量 一起显示
内置3点流量报警输出
可修改满量程、气体种类
DF300C系列质量流量控制器-数显式
型号
DF300C
DF350C
量程(N2)
10SCCM-20SLPM
20-50SLPM
气体
所有非腐蚀气体和 部分腐蚀气体
精度
±1.0%SP(＞35%FS)
±0.35%FS(≤35%FS)
±1.0%FS
重复性
±0.25%FS
有效范围
2-100%
响应时间
1秒以内
耐压
1.0Mpa
进口压力
0.5Mpa
泄漏率
1*10-8pa·m³/s以下
温度范围
5~50℃
精度保证温度
15~35℃
保存温度
-10~60℃
湿度范围
10-90%RH(不能结露)
材质
本体SUS316、SUS316L
密封圈VITON，选配NBR或FKM
电气接口
DB15
通讯接口
圆形4芯
模拟信号
输入/输出0-5V、4-20mA 可切换
报警输出3点
NPN、3点、最大35V、50mA
供电
+24VDC(±10%)300mA；
管路连接
标配1/4F9
选配1/8F9、1/4UJR、RC1/4
重量
约800g
DB15针脚定义：
针脚
定义
1针脚
+24VDC
2针脚
电源GND
3针脚
空
4针脚
阀门开关信号
5针脚
流量设定信号
6针脚
流量输出信号
7针脚
输出COM
8针脚
9针脚
报警输出COM
10针脚
控制模式输入1
11针脚
控制模式输入2
12针脚
控制模式输入3
13针脚
报警输出1
14针脚
报警输出2
15针脚
报警输出3
外壳
接地
圆形4芯针脚定义：
TR-(RS485)
TR+(RS485)
485COM
24V电源适配器定义：
1内
2外
一：进气管道上建议安装上的过滤器、油水分离器使用，保证气体的干燥干净《湿度不超过90%(一定不能进水)、杂质粉尘不超过20微米》。
二：用肥皂水对管路进行泄漏检测时，只能将肥皂水喷洒在管路接头上，不能喷在仪表或电气插头上。
三：安装前，请将设备管路进行整体吹扫。
四：耐压1.0Mpa，进口压力不超过5公斤。
五：需要进行零点漂移清零的时候，确认进/出口没流量没压力下 再操作。
